    导言：
    R16推出以后，增加了很多新功能，其中反射通道由过去的reflection 改为reflectance。这不仅是名字的改变，功能和结构与过去不同，渲染速度有了较大提升，效果变化非常显著，增加很多的参数去创建物体表面反射的细节。因为C4D的参考资料实在太少，只能结合过去经验和英文帮助，通过自己的摸索和理解，写下抱砖引玉的文字。在这里，通过以下几个问题，初步了解新反射通道的特点、布局、功能和简单地实例，来了解R16的反射通道特点，有不对的地方，请批评指正。
    随着加深理解，我会不断地在我的博客（http://digitalman.blog.163.com/）更新这个内容。
    -----------------------------------------------------------------------------------------------------------
    一、新反射通道的特点：C4DR16反射通道比原来低版本要强大的多。
    总的来说调整如下：
    1、反射通道和高光通道合并在一起。（原来的反射和高光仍然保留）
    2、合在一起的发射、高光可以分层管理，单独控制。
    3、每一层又可以单独控制很多属性（凹凸贴图，法线贴图，菲涅尔等）
    4、增加了多种的反射模式。（Backmann,GGX,Phone,Ward,Anisotropic,Diffuse,Irawan)
    5、在渲染速度方面，实现同类效果，要比过去又很大提升。
    ------------------------------------------------------------------------------------------------------------------------------
    二、为什么C4DR16要把他们和在一起呢？
    模型是一个壳，材质的作用就是赋予这个壳的各种各样的物理外观属性。在材质的设定中，颜色和纹理，高光与反射，透明与折射，只有这些材质特点，复合真实世界的规律，当渲染时，产生的图像才具有说服力。这其中，颜色通道（环境光），高光通道（光源），反射通道（环境）对物体外观属性影响是非常大的，其他的通道只是用来制作特殊效果和增强影响的作用。所以，掌握这三个重要参数，基本上就能控制物体表面属性。因此， R16，把这三个影响反光效果最重要的通道组合成一个单一的通道：新的反射通道（但不要担心，你仍然可以保持你以前的工作流程 - 以前所有的功能仍然存在） 。从理论上说，现在有可能仅使用这个新的反射通道，就可能解决大部分材质效果问题，这意味着“颜色通道”所起的作用将被新的反射通道替代，它的作用可以在某些情况下被忽略。当然，看具体情况而定。

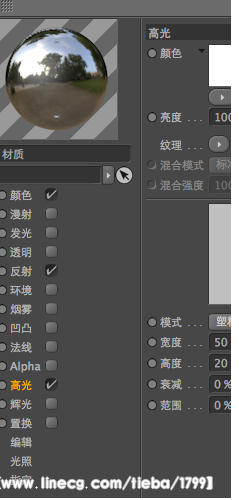

    下图R15材质通道布局：按照顺序，高光通道是叠加在反射通道之上的。

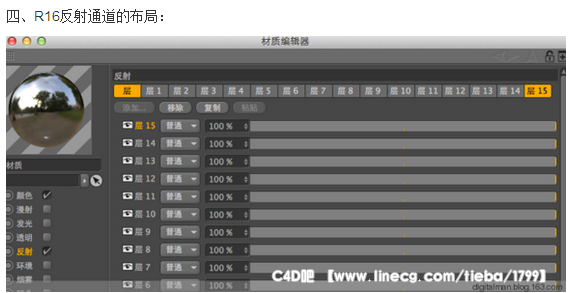

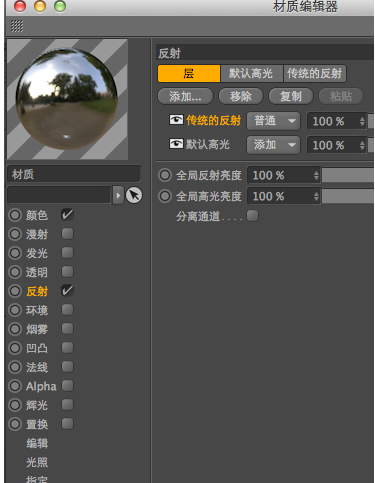

    下图R16材质通道布局：【 注意右侧两层的顺序，这里的奥妙下面在说】

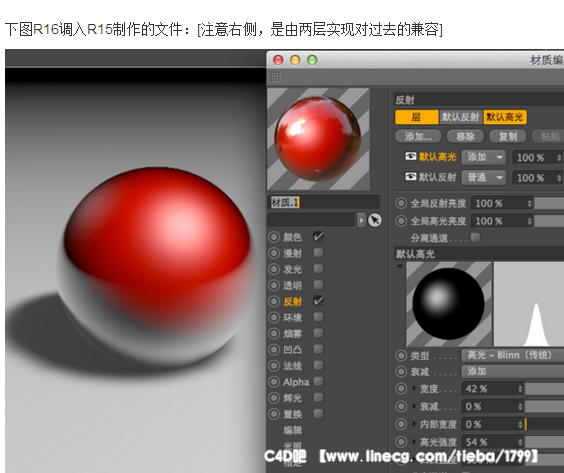

    三、如何在R16中实现原来的材质通道兼容。过去由R15等低版本制作的文件，调入R16版本时旧的材料可以被载入。镜面高光和反射设置将被假定为2层命名，“默认高光*和默认反射“ ，从而产生几乎相同的渲染效果（轻微的变化可能会出现在天光的反射） ，过去两个通道实现的效果，现在有新的反射通道，用两个层分别装入反射（传统）型和高光（传统）的2层来提供。

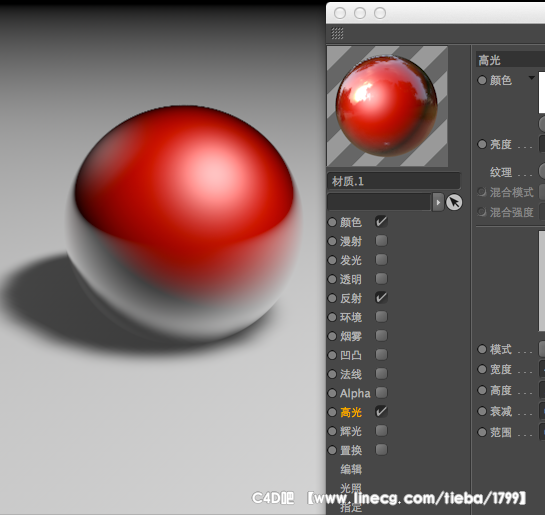

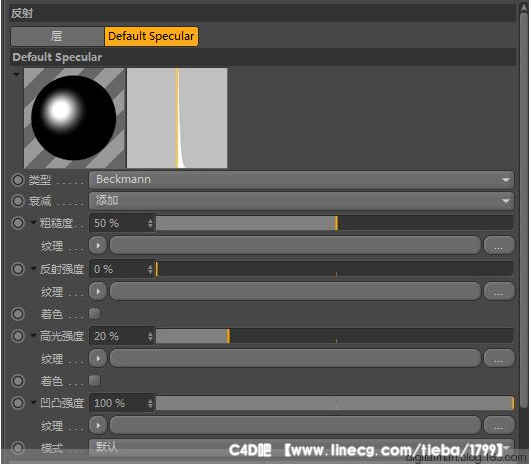

    下图R15制作的文件：

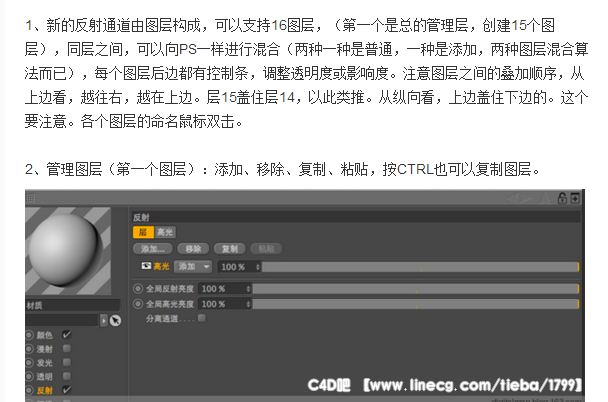

    全局反射和高光亮度控制控制最终的效果，对各个图层相关设置起着总控制作用。分离通道是总的开关。它如果关闭，每个图层的这个选项就都关闭了。 参数范围（0-1000%）可不小。

    ------------------------------------------------------------------------------------------------------------------------------

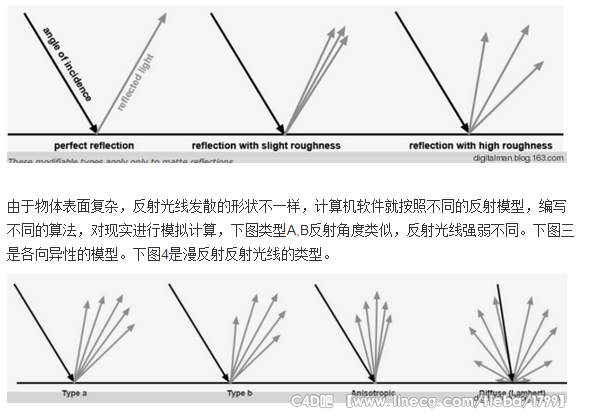

    五、R16反射通道的反射类型1、为什么会有这么多反射类型？这是由于物体表面的光滑程度决定的。物体表面非常光滑，那么，入射光线和反射光线等角度，表现为镜子一样的感觉，反射光线集中，反射很强。

    下图1。如果表面较为粗糙，反射光线就会发散，如下图2。表面更加粗糙，反射光线发散就更加厉害，表现为表面发射模糊，反射弱。

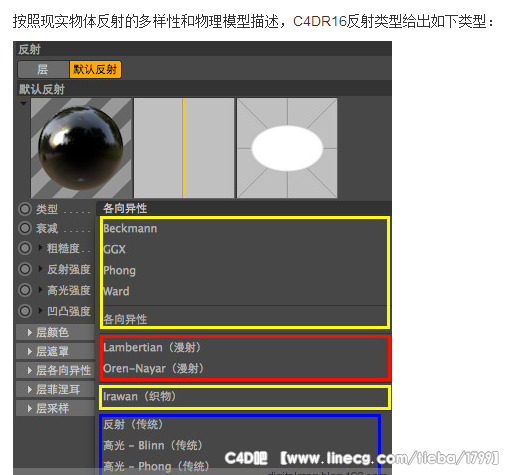

    黄色框为新的反射类型（模拟算法)
    1、BACKMANN: 默认常用类型。这是C4DR16用于模拟常规物体表面反射类型，适用于大部分情况。上图类型A
    2、GGX:它的算法最适合描述金属一类的反射现象，上图类型B.
    3、PHONE：和过去的PHONE模式一样，它适合与描述表面漂亮的高光和光线的渐变变化。
    4、WARD:非常适合描述软表面的反射情况，如橡胶和皮肤。
    5、各向异性：描述特定方向的反射光，如拉丝和划破的金属表面等。上图类型4
    5、IRAWAN：更特殊的各向异性，专门用于描述逼真布料的算法。上图类型4

    蓝色框的反射（传统）和高光（传统的两种方式）是为了兼容过去。
    红色框的两种反射类型为漫反射类型：没有强烈地反射，表面均匀,类似哑光效果。这两种方式类似“颜色通道”，渲染速度快。但R16不建议使用他们，一是留着他们为了和过去兼容，二是他们不能被GI的cache缓存所使用。并提示你用它们注意，你看着办。

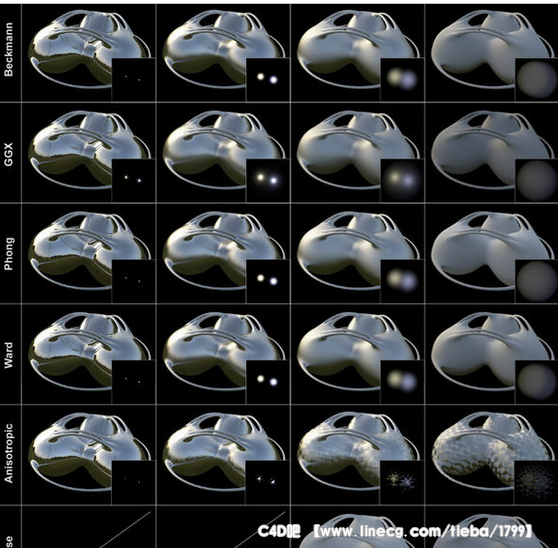

    LAMBERTIANOREN-NAYAR下图是官方提供的反射类型，在不同粗糙程度上的差异，你必须仔细看才能看出差别。（世界真实太复杂了，一个物体表面的反射情况，软件就需要这么多算法去模拟不同的情况。如果你不了解自然，你如何去运用这些算法）

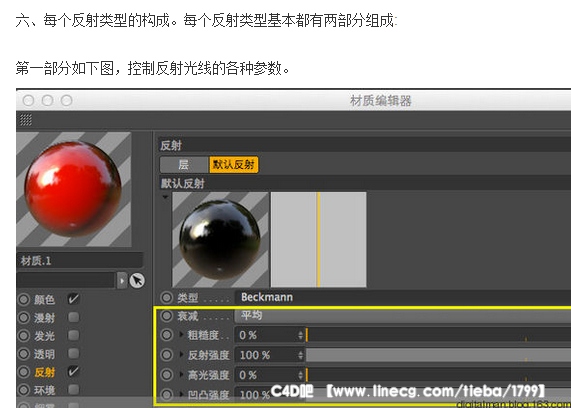

    1、衰减 ：这个选项是用来控制“颜色通道”和这个图层里的“层颜色”相混合计算。在真实世界，物体的颜色要影响物体表面的反射，这个参数模拟的就是这种影响。如果“颜色通道”不勾选，那么这个选项就没有用。这里边有四种混合算法。平均，最大，最小，金属（以后详细介绍）

    2、粗糙度：现实世界，物体表面非常复杂，有很多微小的面构成，有的光滑细腻，发射光线方向变化小，有的粗糙，反射光线混论。这个选项就是控制粗糙程度（实际上是指反射光线方向混乱程度）。粗糙程度还受到后边的“层采样”的直接影响。

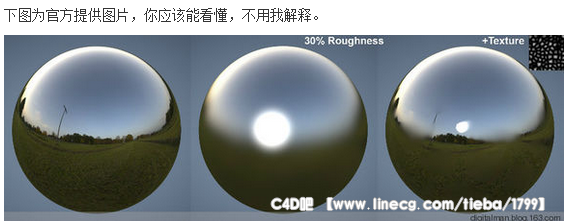

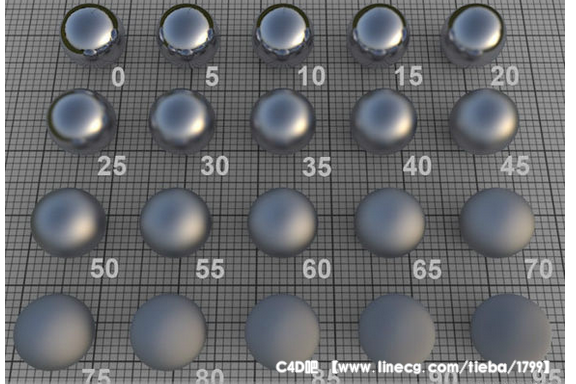

    下图是官方的粗糙参数渲染图。


    【如果这个参数=100%，那么就是亚光材质了，反射光线非常混乱，就是LAMBERTIAN材质】
    这个参数数值为0--200%
    这个参数旁边有三角图标，点击开，可以载入纹理等。（每个控制参数都有）调用的纹理图片自动转化黑白灰图，白色为255，黑色为0，灰色为中间任意值。就是说，这个粗糙度不仅可以整体控制大小，也可以非线性通过纹理进行具体调整不同位置的粗糙程度。（感叹：R16反射效果为什么细腻，控制参数真多！）




    3、反射强度：这个反射强度指的是反射光线的强度。取值为0--10000%，这个值越大，物体越像镜子。
    纹理：和上边的一样，通过纹理控制不同位置的反射强度，增加细节度。
    着色：打开它，颜色通道的颜色就会影响反射通道。

    4、镜面高光反射强度：是指物体反射和光源之间的影响程度。R16建议：如果你想渲染照片效果，把它设置为0，让反射强度去调节模拟真实反射效果。因为现实世界里，在物体表面，镜面高光反射无论如何是不会超过对光源的反射的。
    取值为0--10000%，

    5、凹凸强度：

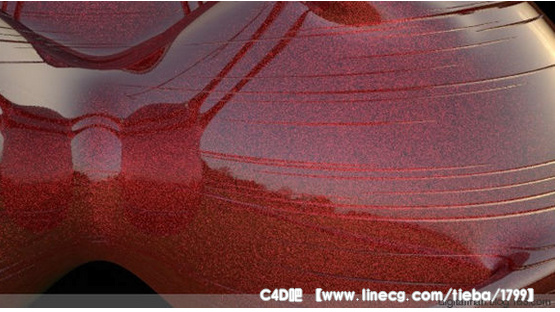

    看官方提供的下图：这个物体的反射效果，是由三层“反射层”创建的。最底层用的是噪波创建燥点，第二层用凹凸贴图创建划痕，第三层用反射（粗糙=0）创建镜面反射，像刷上一层漆一样。新的反射通道创建多么细致的纹理！数值范围：0--100%




    1、第一个纹理注意，它会转换黑白灰贴图，255--0控制不同位置的强度。
    2、模式：有两种一种是凹凸贴图，一种是法线贴图（区别以后再补）
    3、强度控制凹凸效果程度。-100--100% ，或者0~100%模式的两种选项，对应着两种取值。
    4、MIP衰减：控制图像的 羽化值。
