    本教程向朋友们介绍MAYA打造好莱坞巨星安吉丽娜朱莉的具体方法和思路，maya打造三维人物，一方面不仅注重人物造型骨骼结构的到位，更在材质贴图上要求真实感，练习作品两天完成与大家分享。另外附上材质贴图下载

    作者：陈鹰


    现任：5DS实训基地动画部高级讲师
    毕业院校:江西师范大学动画专业。
    曾参与制作的项目：
    参与制作SONY游戏《SpiderMan3》，负责材质灯光部分的制作。
    参与制作夏威夷动画片《RainbowReef》，负责材质灯光部分的制作。
    参与制作英国52集动画片《FiremanSam》，负责材质灯光部分的制作。
    参与制作法国动画片《Tiantian》,负责材质工作。
    参与美国三维动画电影《FoodFight》材质灯光等部分的工作。
    目前在参与为卢卡斯制作的游戏片头测试《夺宝奇兵四》
    曾带领学员制作完成时尚短片
    曾带领学员制作完成短片新版《葫芦娃》
    曾带领学员制作完成原创短片《bad
    girl》等教程如下：-----------------------------------------------------------------------------------------------------------------------------------------------------------
    打开模型，首先我们看到的是一个真实的模型人头，先要分析一下，要做的是一个什么质感的材质，为了要配合写实人头模型，所以我们要做的就是真实的皮肤质感。
    第一步，分UV，分好UV是绘制贴图的基础，我们知道一个UV的好坏决定了未来绘制贴图的成败。那么如何分好写实人头的UV呢？有几种选择，第一种方法，用MAYA默认的材质编辑器来拆分UV，第二种方法，运用第三方软件辅助拆分UV（例如UVlayout）

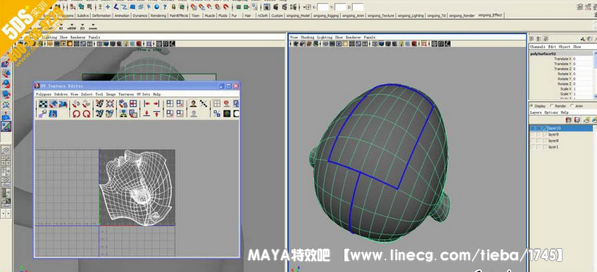

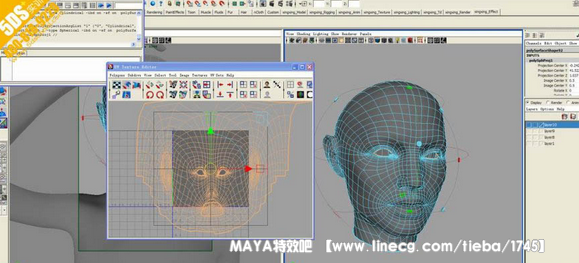

    这里我们选择第一种方式也是比较传统的方式在手开UV，在这里面为什么选择用传统的方式分UV，希望大家耐心看完本教程答案就在其中。我们先平面投射一下，得到如下图所示的效果。

    为了防止拉伸，我们在头顶上，天灵盖的位置平面投射一下，并且把接缝留在头的后部，这样，分UV的原则就是尽量把接缝藏到相对隐蔽的地方，比如头皮的接缝分在后面，如果有头发的话就会遮挡住。接下来把口腔内部和眼内膜剪切掉。

    我们选择剩余的面进行一个球形投射。如下图所示：

    接下来选择脖子上的面，圆柱投射得到以下结果。

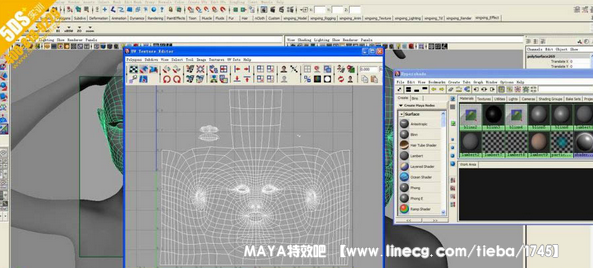

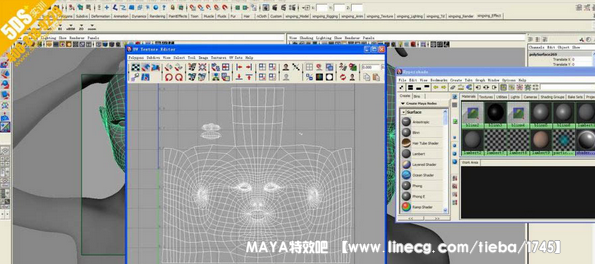

    再把UV松弛梳理的整齐一些，摆放好如下图：

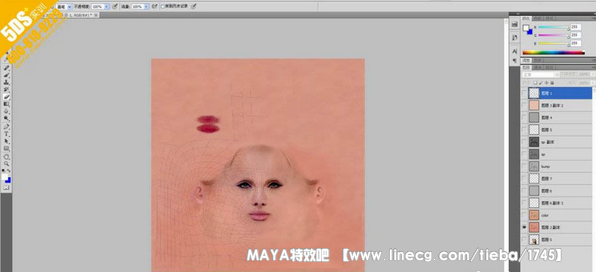

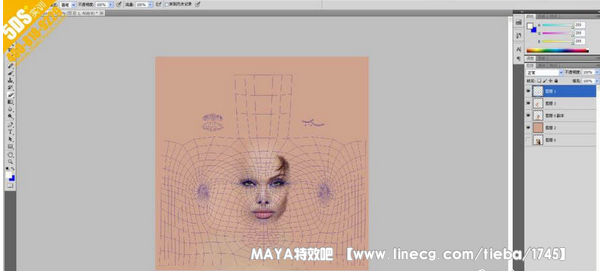

    接下来我们导出UV图，进入Photoshop,打开UV图命名锁定后放到最上面。以方便绘制：

    因为我们要绘制安吉丽娜朱莉，所以先要到网上去找一些她的照片，这些照片就是这个作品的素材啦~所以找的图越清晰越好。

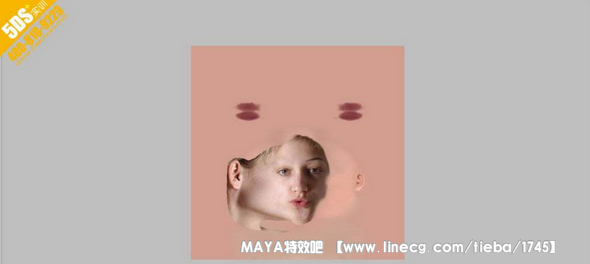

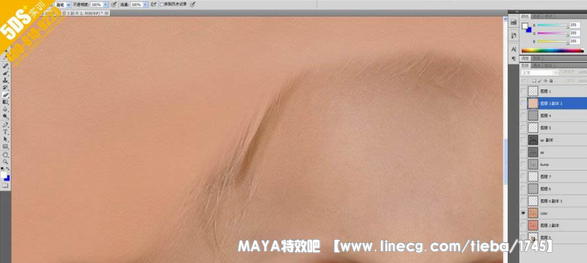

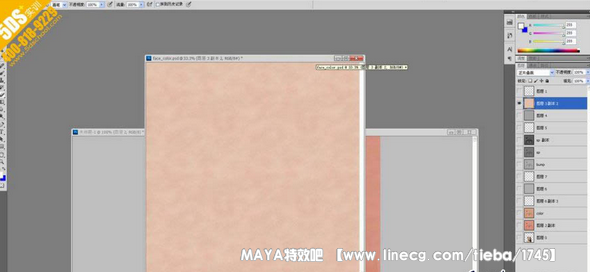

    因为网上的照片都是画过妆或者修饰过的。皮肤毛孔这些细节相对很少，所以我们还会找一些其她人物的皮肤贴图来做一些叠加效果。如下图所示：

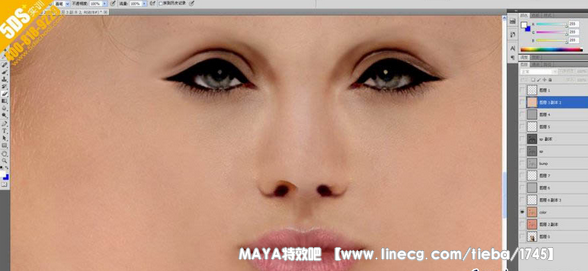

    最后通过修饰，绘制出下面这张图你会发现她上面的毛孔分布，以及色彩分布都是按照真实的人物来绘制的。如果你会化妆，你会更快的适应写实皮肤的绘制的。

    打开MAYA2009
    在Window菜单下的Rendering

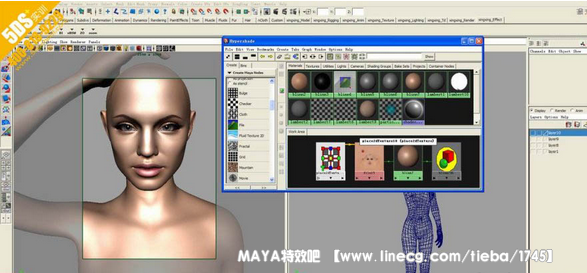

    Editors下的Hypershade，材质编辑器，建立一个Blinn材质球，把绘制好的脸部皮肤连接到color层。

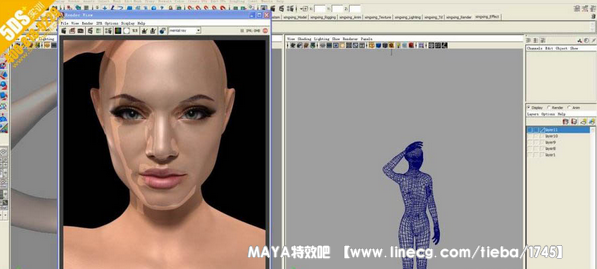

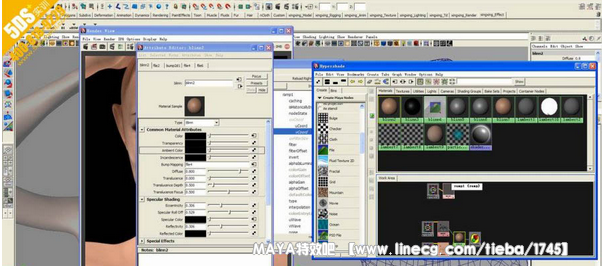

    直接渲染发现头部很亮，反射很强，初学者一般遇到这样的情况就不知道如何解决了。Blinn球有个特征就是默认反射为打开状态，所以我们只要把他关掉就可以了哦，如下图所示：

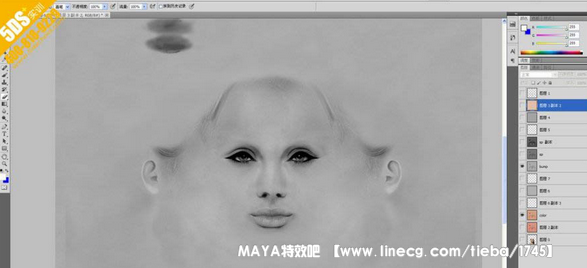

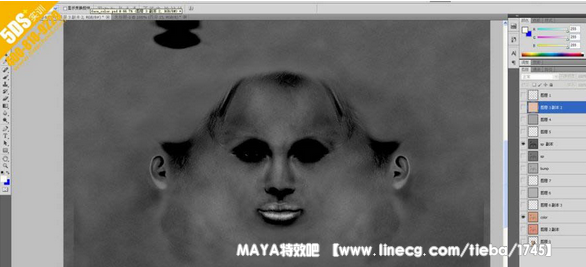

    接下来要绘制bump层，颗粒感的体现，我们首先要把COLOR层图片放到PHOTOSHOP里直接去色调整色阶，但是需要把眉毛去掉，我们知道BUMP层是利用黑白通道的运算来描绘模型的凹凸的。如下图：

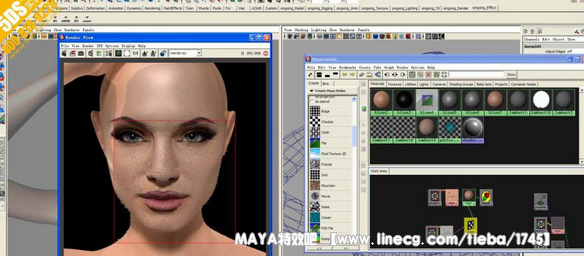

    我们把BUMP层连接到Blinn球的BUMP接口上，把凹凸深度的值调整为0.03渲染如下图所示：


    接下来我们发现嘴唇的BUMP和皮肤的其他部分不太一样，有点皱纹的感觉，所以我们需要利用一个技术叫做BUMP连BUMP
    两种凹凸图同时控制。

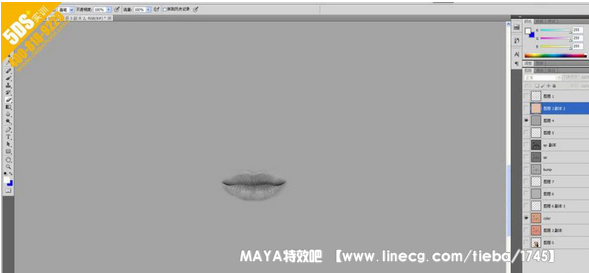

    首先我们先绘制一张嘴唇的BUMP图，其他地方都为50%的灰如下图所示：

    BUMP如何再连接BUMP呢？如下图所示两个BUMP互连，然后跳出个对话框选OutNormal
    连接Normalcamera,OK继续：

    渲染后发现凹凸没有什么大问题了，但是我们发现角色的高光有点奇怪。

    Blinn球的默认的高光区域与人体真实的高光区域不同，人脸经常出油的区域我们通常称做T区，大体为，额头，鼻梁骨，两腮，如果是女生的话，嘴唇也要算上。那么我们需要绘制一张高光贴图来控制整个人脸的高光区域。如下图所示：

    高光贴图制作如下，把COLOR层去色，调整色阶，然后把我们需要高光的地方画白一些，高光少的地方我们画黑一些。加上高光贴图后的效果如下图所示：

    我们发现渲染出来后，角色感觉有些硬，没有皮肤很通透的感觉。于是我们要做一个类似于SSS(次表面散射)的效果：

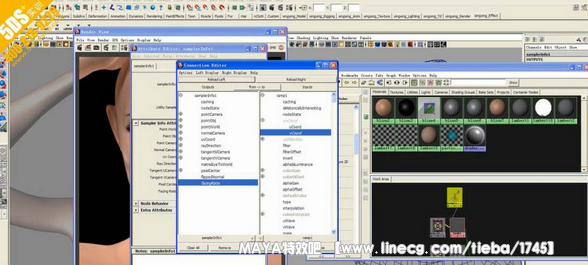

    我们建立一个Ramp节点，通过Sampler info（信息采样节点）节点与V Ramp向连接。如下图所示

    我们把连接好的Ramp连到Blinn球的Ambient color 接口上，如下图所示：

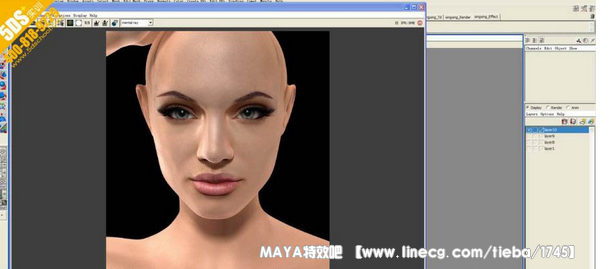

    最终我们得到了一个比较不错的效果，最后我们把渲染好的放到合成软件里面去加头发。安吉丽娜朱莉就制作好了。如下图所示：

    我们总结一下，在这个皮肤的制作当中并没有使用SSS球而是使用了最常用的Blinn球来制作基本效果还可以而且渲染速度快。第二，我们在分UV的时候也并没有拿第三方软件去分，因为效果不利于绘制。好了这个案例就完成了，谢谢大家。下图就是已经合成好的完美的安吉丽娜了！

    最后附上三维材质贴图下载，喜欢的朋友可以试试！！！！！！！！！！！！！！！！！！！！！！！
