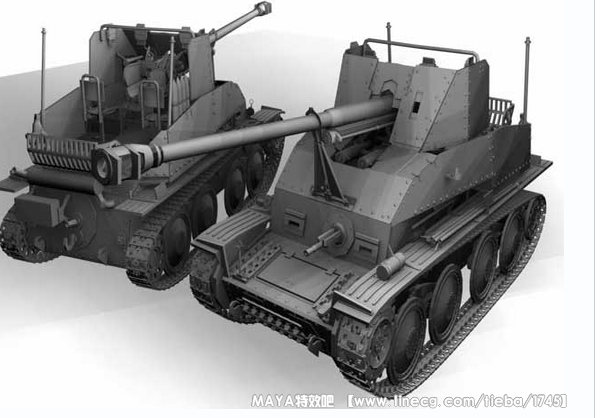

    这段时间我在制作Marder III的坦克，在大部分建模完成后，我遇到了制作履带的困难。在作了一段时间的研究后，我发现没有很好的办法解决这一问题。虽然有一些表达式和脚本，但做出来的履带并不能完全的控制。我希望的是能够像旋转物体一样轻松的进行控制。下面说说我的一些收获。 　　当刚刚涉足此事时，我遇到了不少麻烦。我找到了一个脚本，但履带只能沿路径旋转，并没多大用。沿路径动画倒是可以，但不能轻易的反转。将一串履带作为曲线的子物体时，只将曲线调节到想要的形状，履带上的每个链就会变形。我甚至想用一个圆环和一组材质来做，我试了许多方法想做出一个逼真的动态的坦克履带，但都没有成功。所以，我用了三天时间，终于找到了答案（这也是所要讲解的）。

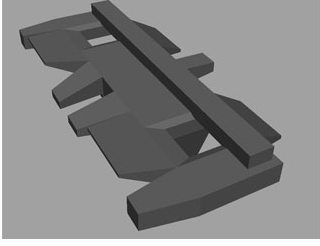

    　　首先制作单个的履带链，履带链要能够头尾相连，这样多个链串连起来就会成为履带。

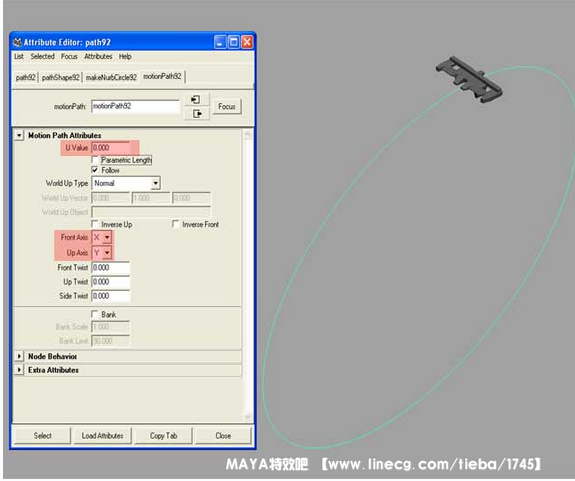

    将关联复制的那几个履带链删除，此时需要粗略的算出一条完整的履带需要多少个履带链。然后，新建一个nurbs圆并旋转，使它在垂直面看上去像一个车轮，将段数（Segments）设为20，段数越多，曲线变形就越细腻。将它们调整为合适的尺寸。选取履带链，然后按住shift 键选取曲线。执行AnimateMotion PathsAttach to Motion Path，设置运动路径。此时，履带链移动到了曲线上，单击播放，将会看到履带链沿着曲线运动。需要注意的是，在开始运动时履带链必须在曲线的上部。如果不是，旋转曲线让它处在正确的位置。在默认的情况下是不能对曲线进行调整的，按Control+A键，我们借助属性编辑器（Attribute Editor）对其进行设置。点击Motion Path 栏，将World Up Type改为Normal，再调整 Front Axis 和 Up Axis直到履带链处于正确的位置。U Value项上点鼠标右键并选择Break Connection，这时履带链将不会再运动。

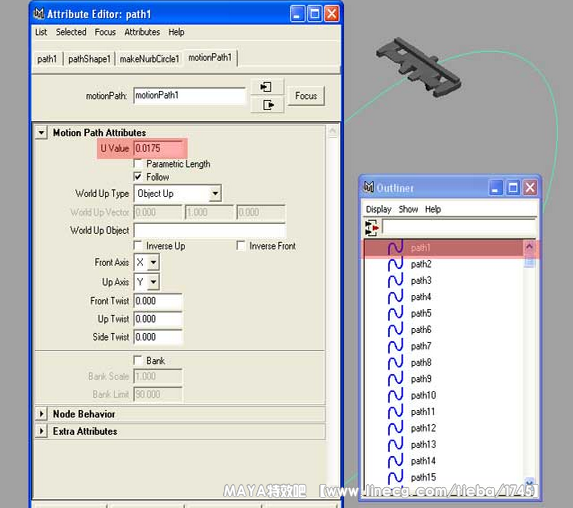

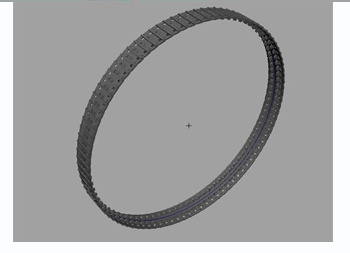

    　此时，已经有了92个复制好的履带链与曲线。看上去好像是有点多，但是可以方便的设置。打开哦Outliner(WindowOutliner)找到nurbs曲线。选取第一条，因为U Value最大值是1，所以我们需要将1平分成我们所要的个数。1除以93大约是0.017526…，在第一条曲线的U Value中输入0.0175，第二条曲线输入0.035。照此方式设定每条曲线的数值。
