    图文阐述挖掘机的建模过程



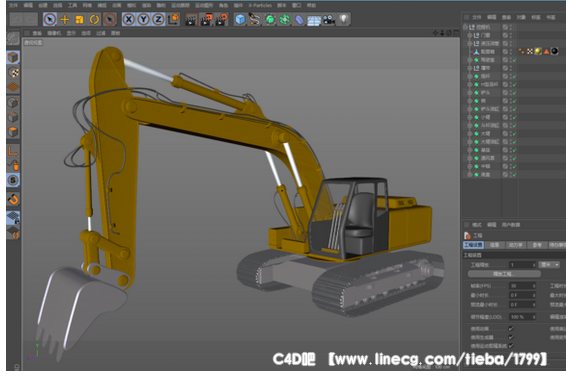

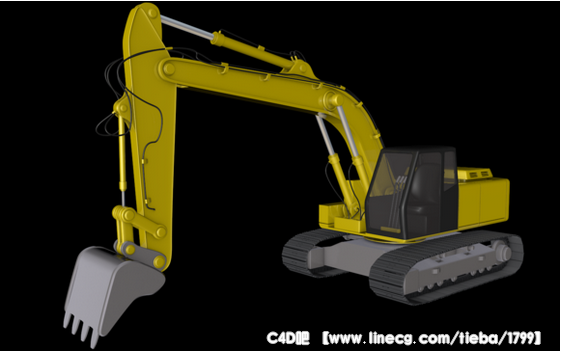

    挖掘机主要分三部分，
    1.挖掘机底盘及履带（中心对称）

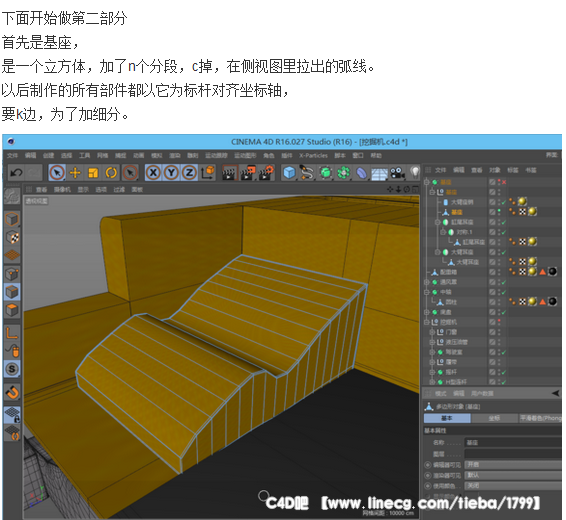

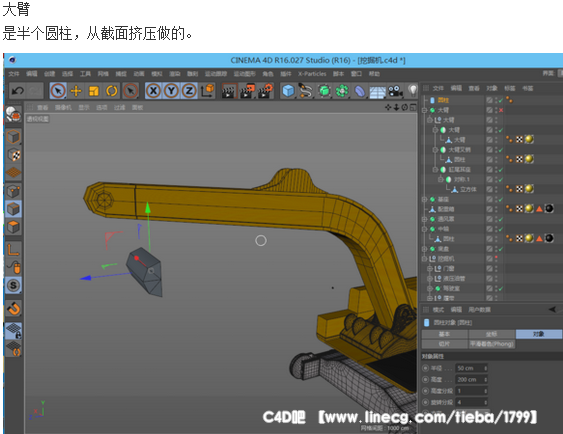

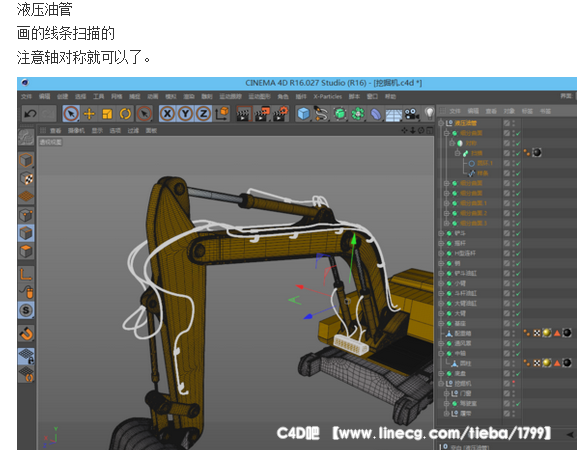

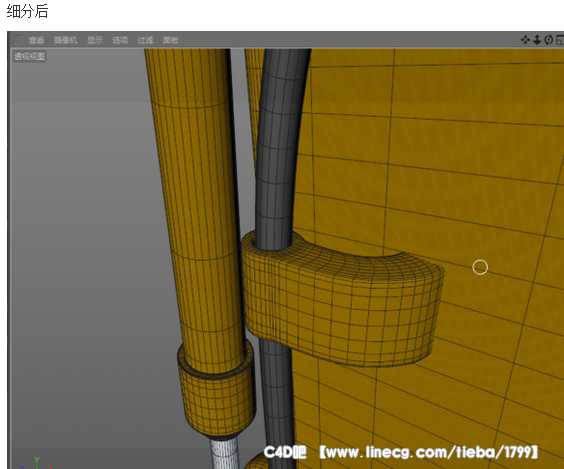

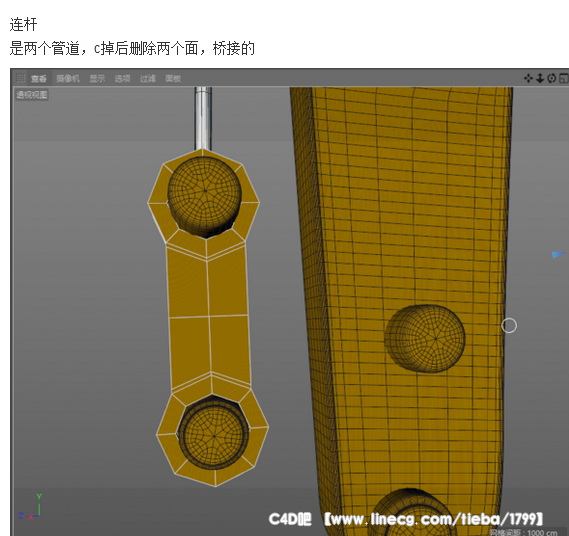

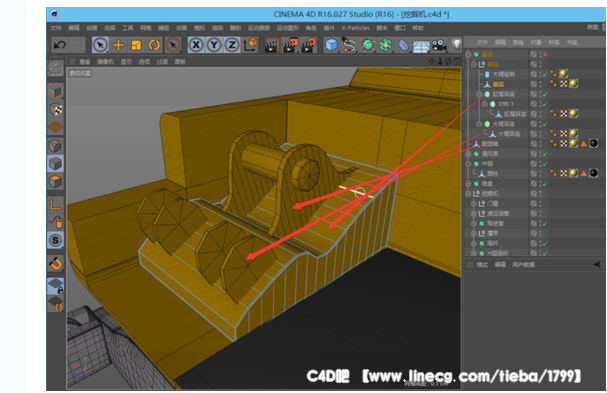

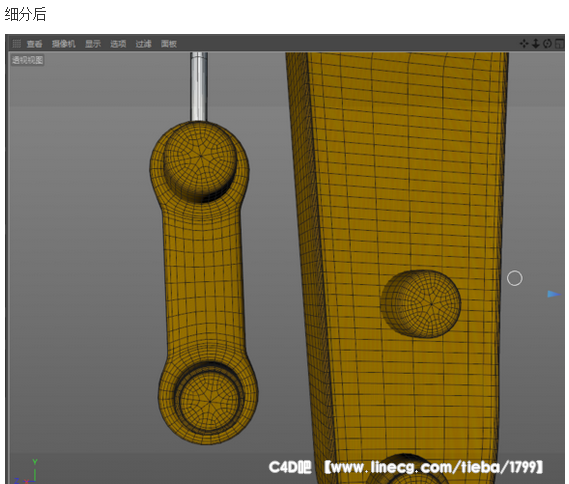

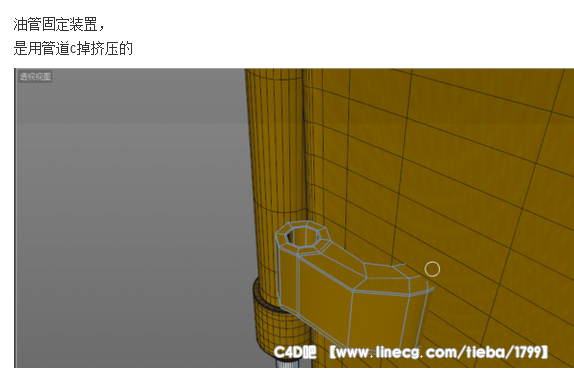

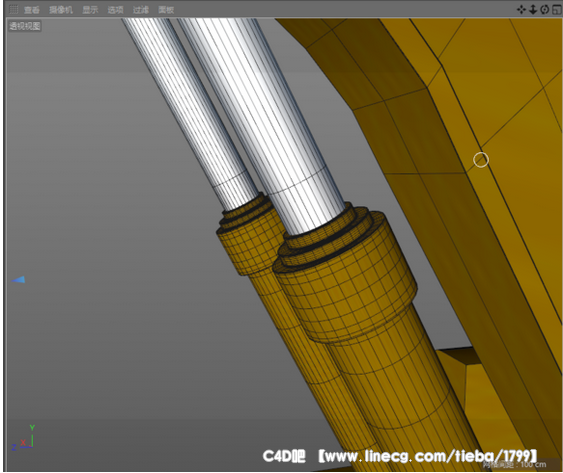

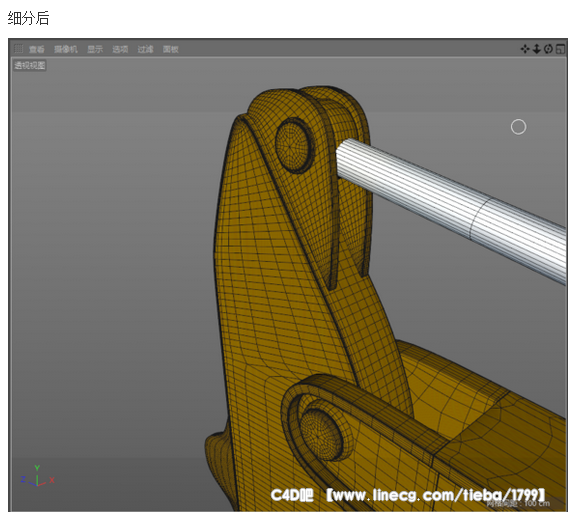

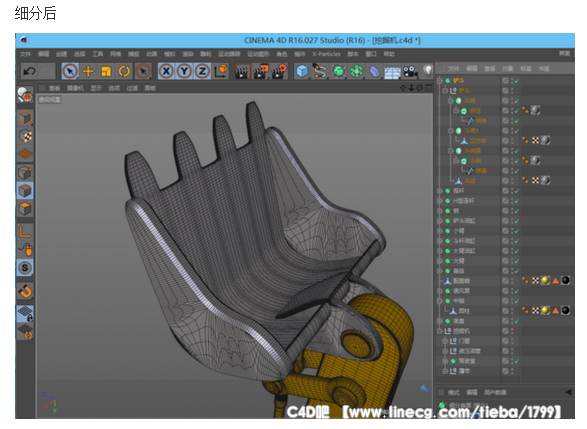

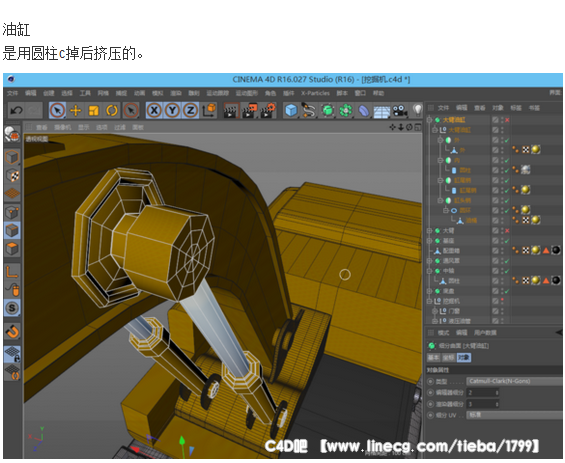

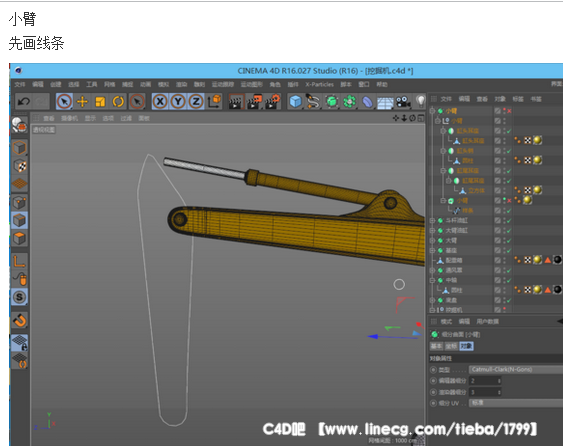

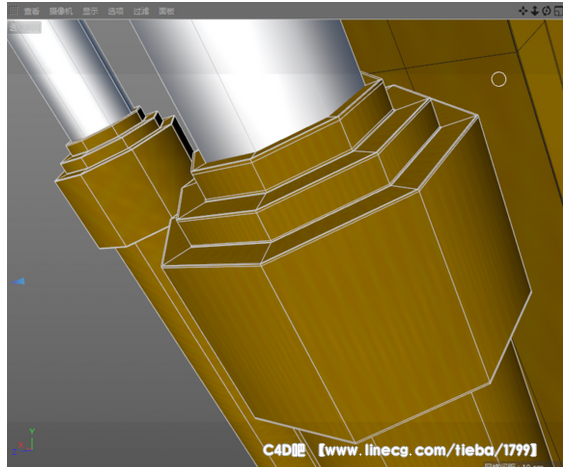

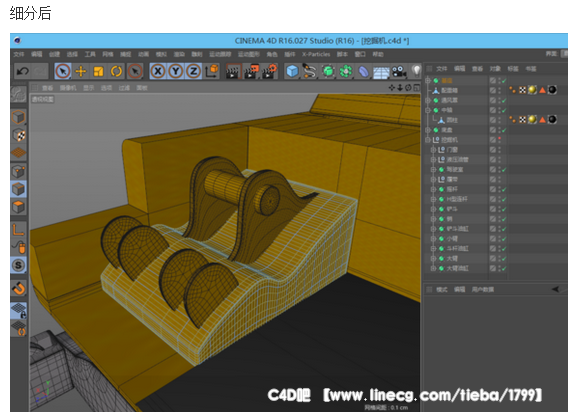

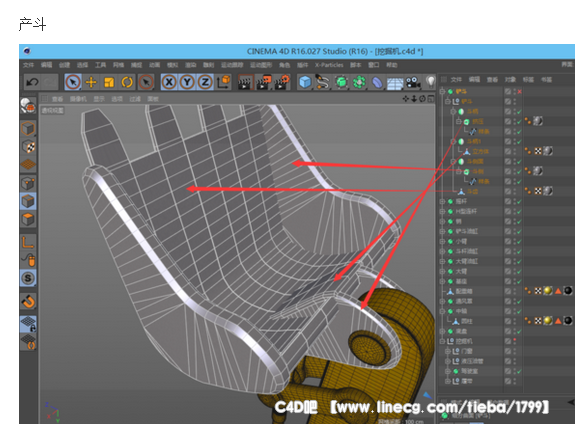

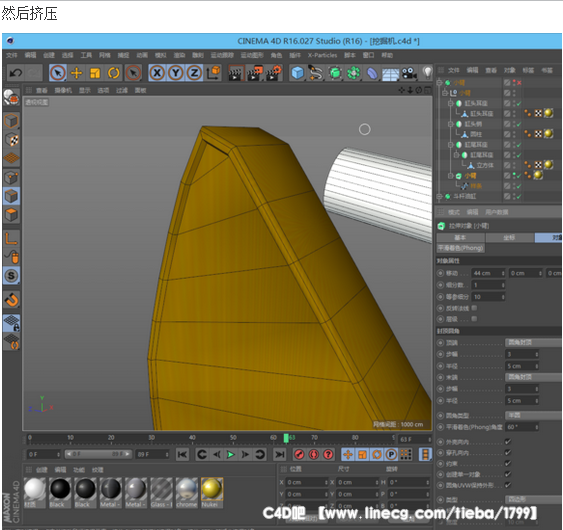

    2.挖掘机的机械臂及挖斗（以机械臂的底座为中心严格对称）

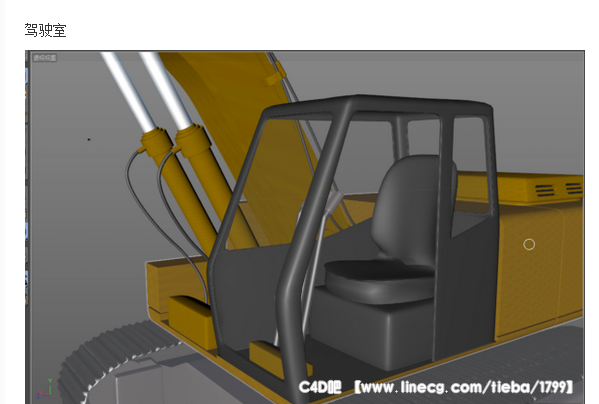

    3.驾驶室

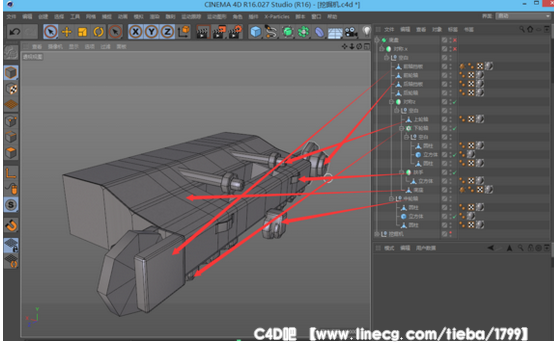

    首先是底盘
    整体都使用了对称。
    是用立方体c掉后调整的，适当加了导角。

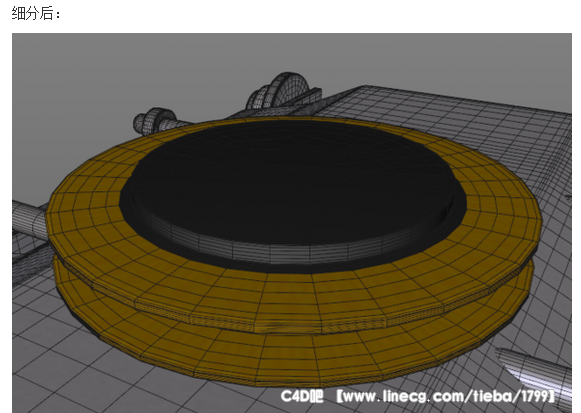

    注：底座使用了细分权重来限制的。

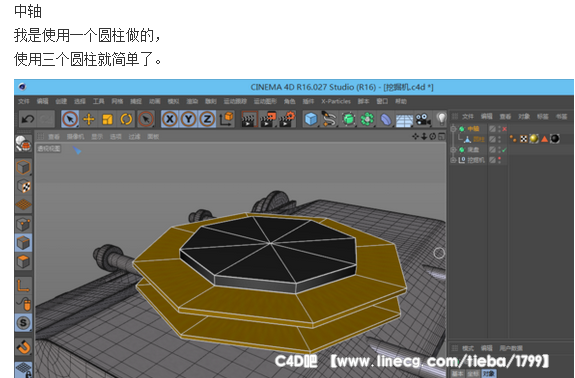

    我把其中一个轮轴移出来(为看着方便)，它是由一个立方体和两个圆柱构成，
    这里注意的是两个圆柱间距，是要与履带匹配的
    下面的另外六个轮轴是克隆三个，再做的对称。
    上面的两个轮轴是建一个圆柱，c掉，切两个环形边，再做挤压的，
    当然也可以使用两个圆柱做。那样会简单，不用k边。
    注：由于我在整个模形用到的圆，均用八个旋转分段，所以都用了细分，
    也就需要k环形边。(r16可以使用导角变形器代替k边)

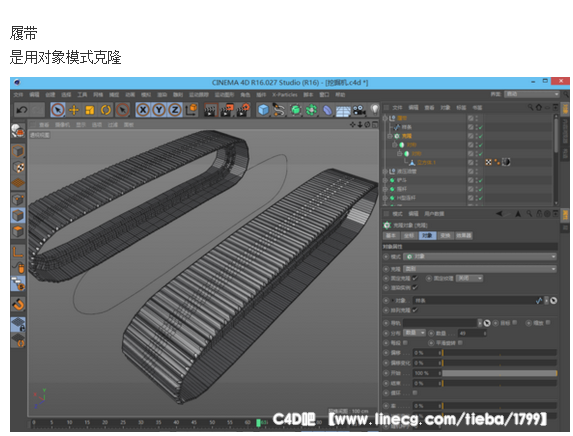

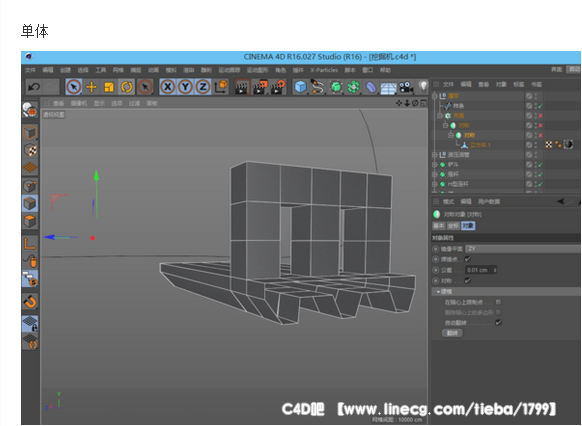

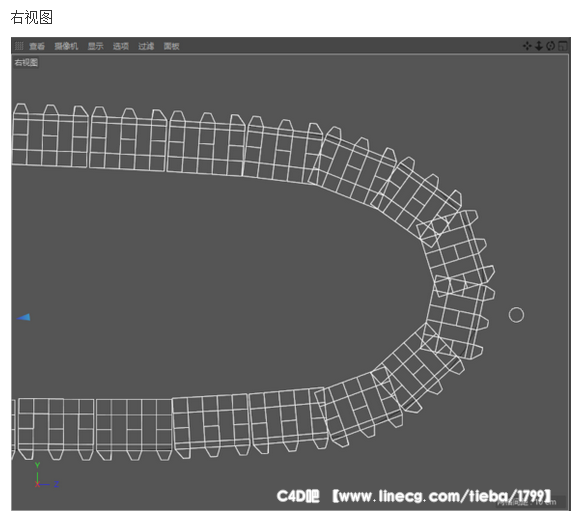

    前后两个较大的轮轴做成齿轮会更好。






















































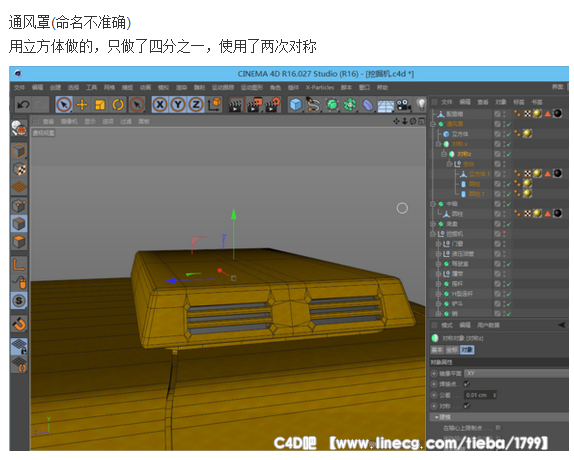

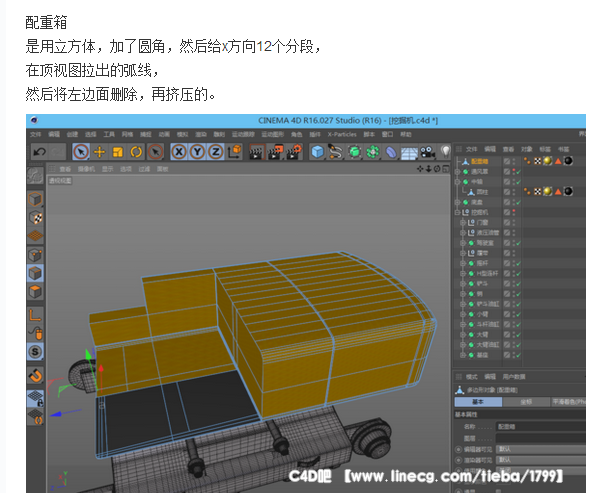

    注：个人认为这个壳做的不好，不细说了
    里面那个坐椅是预设里的文件。
    档把是圆柱c掉挤压的
