去除宝石“碳原子”对角线最快的方法
只看楼主收藏回复

孤单的狼
等级：
前言：
许多教程都讲了使用宝石"碳原子"制作足球等模型，
但讨厌的是碳原子每个面都有一条对角线需删除，

几乎所有教程都告知要手动选中对角线删除，
费时费力还容易漏掉。
下面讲述一种在不破坏宝石模型前提下使用命令去除对角线的方法：只需三步。

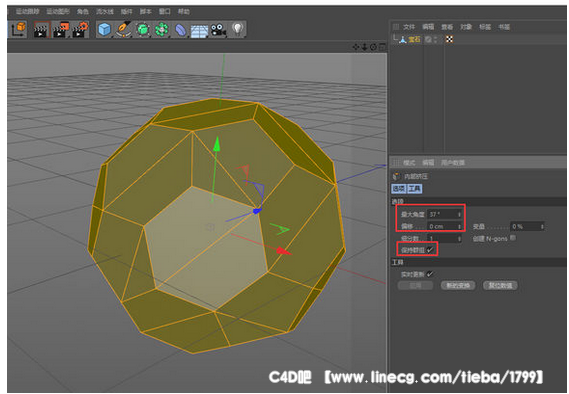

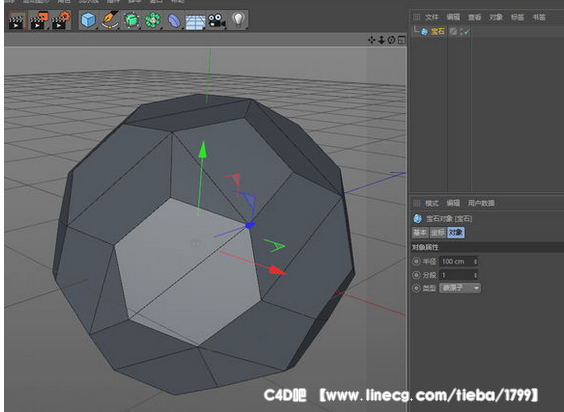

1、c掉宝石，全选所有面，执行内部挤压。
最大角度改成37度，偏移值为0，勾选保持群组
注：最大角度取值范围为大于0且小于等于37.3度的值都可以的。
所以也没必要纠结精确值。

3.再次全选所有面，右键执行消除，也可以融解。
对角线就去掉了，此时所有的面是分开的，如需一个宝石整体，可以在点模式下优化。

解释内部挤压最大角度取值：
碳原子有六边面与六边面相连，五边面与六边面相连两种
所以分别算出夹角，取最小值，
可以使用几何知识算，

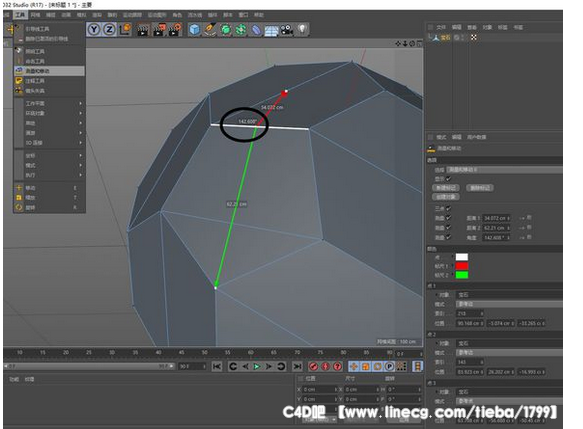

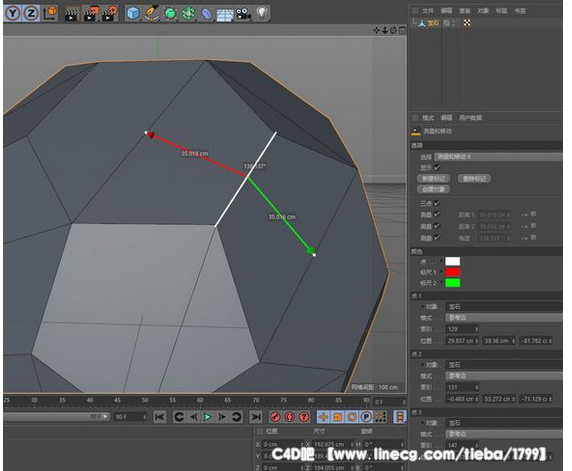

当然c4d不用，因为c4d有测量工具。

因为面的方向都向外，所以两个面夹角为以上两个测量值的补角。

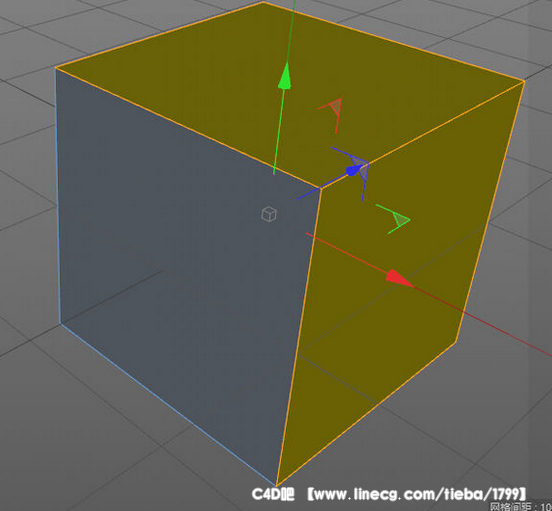

使用正方体上两个面说明挤压最大角度。

图一：

要内部挤压的两个面夹角是90度，如图一，

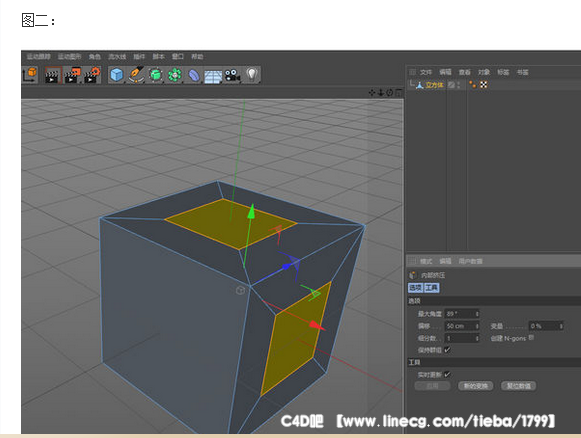

当设定的最大角度小于90度时，内部挤压时是看成两个面分别内部挤压。如图二，

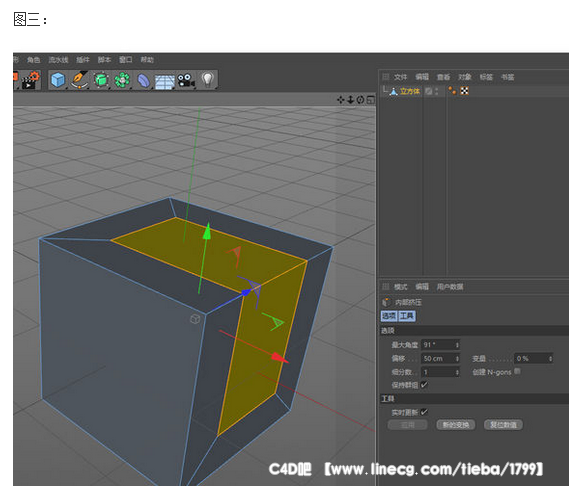

反之当设定的最大角度等于或大于90度时，要把两个面看成一个面进行内部挤压。如图三，

多个面一起内部挤压也这样，所以碳原子要把每个面都分离出来，
就要把到碳原子每两个面间夹角度数算出来，要设定内部挤压最大角度小于算出的所有夹角度数，也就是图二的情况。

下面解释内部挤压偏移为0的意义：

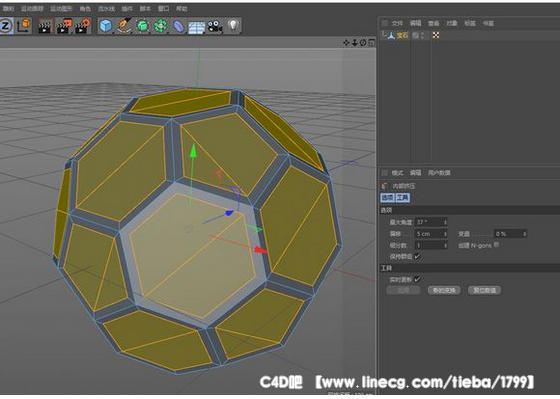

首先看一下不是0时的情况如下

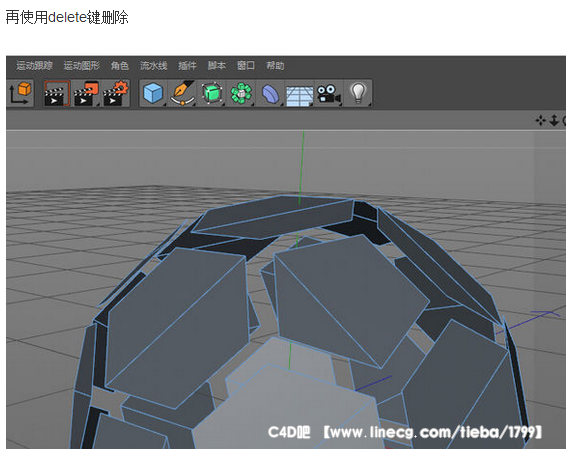

分离成这样，再全选面，消除或融解就好理解了。
内部挤压偏移为0，就是让宝石不变型。

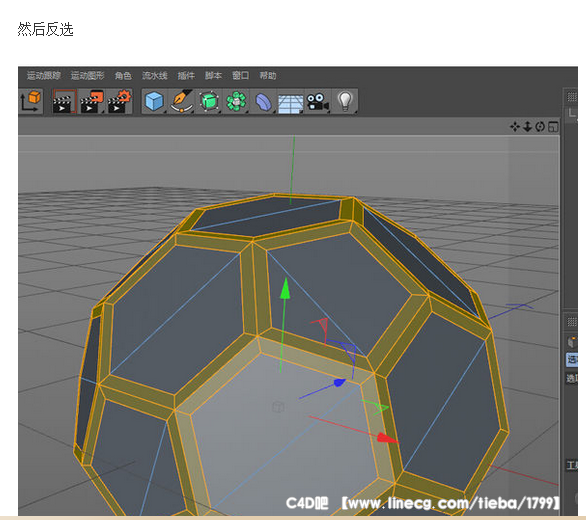

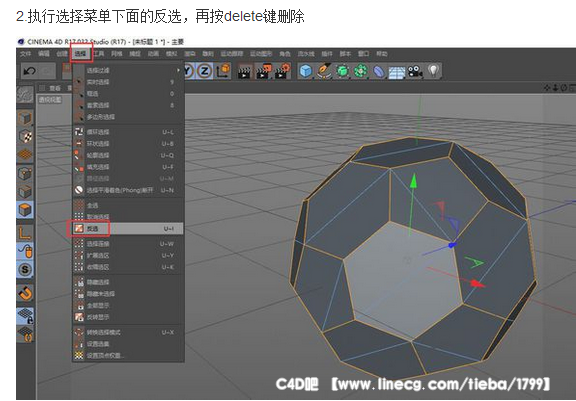

像一楼反选时看似选中的是线，但实际是面，只不过面的一边为0。

楼主 2015-11-05 13:42 回复
