我做了一个简单的场景来讲述如何使用这些通道。
只看楼主收藏回复

花非花雾非雾
等级：
实际操作部分：

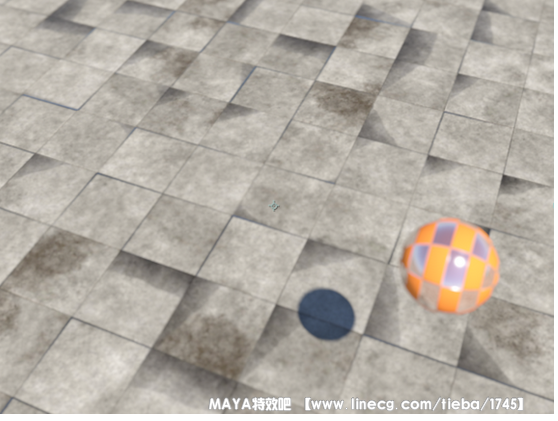

1）在mental ray中做准备　　首先我们讲讲如果使用mental ray的话，操作方法应该是怎么样的。Mental ray中有三个跟运动模糊有关的通道，分别是2D Motion Vector、3D Motion Vector、Normalized 2D Motion Vector。到底选择哪一种，要根据你使用的后期软件来决定。如果是使用AE，那么就要使用Normalized 2D Motion Vector；如果使用的是nuke，那么就要使用2D Motion Vector。而3D Motion Vector要在哪里用，我也是没有查到。　　我做了一个简单的场景来讲述如何使用这些通道。

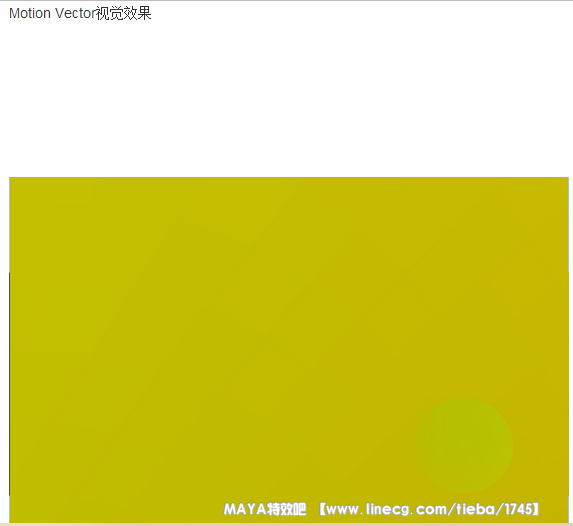

Normalized 2D Motion Vector通道视觉效果

2）Motion Vecotr通道所代表的含义

　　那么这些红红绿绿的motion vector通到底是什么意思呢？其实他们只是用图片来装载信息，图像本身并没有识别的意义，有点像法线贴图的意思。用Normalized 2D Motion Vector通道来说吧，首先蓝通道是不会使用的，所以蓝通道里装什么都没关系，默认情况下，蓝通道会填充满50%的灰，或者在某些软件里也会完全舍弃，变成0；红通道和绿通道的默认值也是0.5，当某个像素的红通道数值小于0.5的时候，软件会理解这个像素向左跑，数值越小跑的越快；当某个像素的红通道数值大于0.5的时候，软件会理解这个像素在往右跑，数值越大跑的越快。同理，绿通道是数值大于0.5向上跑，小于0.5向下跑。取值范围当然在0到1之间（或者用ps的理解是0-255）。

　　上面楼层的图是我在AE中的截图，AE将Normalized 2D Motion Vector的蓝通道舍弃，全部为0。于是，如果一个图片上没用东西动的话，颜色应该是（0.5,0.5,0）或者（128,128,0），即是你看到的大面积的黄色，有些地方又有些别的颜色，则表示在进行一些运动。

　　对于Normalized 2D Motion Vector通道来说，我们还可以对图片进行一定程度的分析来理解它的含义。而2D Motion Vector通道则更难理解，因为它不像Normalized 2D Motion Vector通道一样，取值范围在0到1之间。2D Motion Vector没有取值范围，保存的是浮点数据，可以理解为，可以容纳无限大的数值，也可以容纳无限小的负数！是的，2D Motion Vector有些地方其实是负值，所以，正常人看图片是无法理解这张图的含义的，它只能拿给计算机去计算用。

　　那么Normalized 2D Motion Vector通道和2D Motion Vector通道又有什么区别呢。所谓normalized，翻译过来叫做标准化，在计算机领域里，一般都是指把某一个范围的数值映射到0到1的范围之内。比如说，你的最小值为-500，最大值为500，normalized以后，最小值变为0，最大值变为1,原来的0变为0.5，原来的250变成0.75，原来的-250变成0.25了。所以，这两个通道承载的内容其实是没有本质区别的，只不过数值分布的空间不一样。而不同的后期软件有自己对数值的偏好而已。
3）在AE中合成你的motion vector通道

　　在AE中我们要使用一个叫做rsmb（real smart motion blur真的聪明运动模糊）的插件来实现运动模糊效果。这个插件可以识别我们渲染出来的motion vector通道。具体的操作是你对你的颜色层使用RSMB插件，在跳出来的属性面板里，使用的图层选择你的Normalized 2D Motion Vector通道，max displace（最大位移）的值跟maya中的数值要一致，一般默认为256，blur amt（blur amount模糊程度）的数值默认0.5，这个数值你可以理解为运动模糊效果的强度，越大越强。别的就不用考虑了。

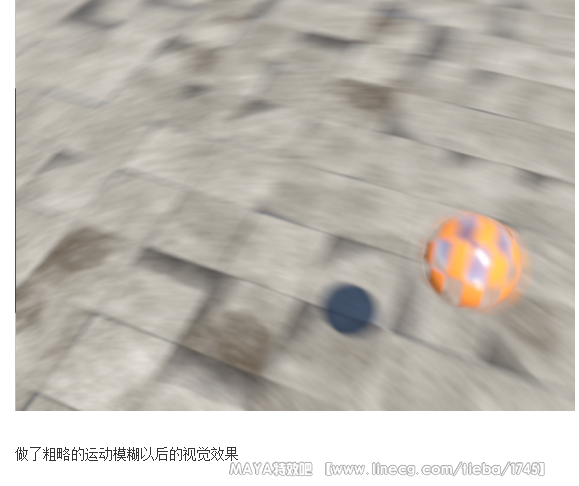

　　运动模糊本身的设置是只有这么简单，现在我们已经可以得到不错的结果，但是还是有很多的问题等待我们去修正。

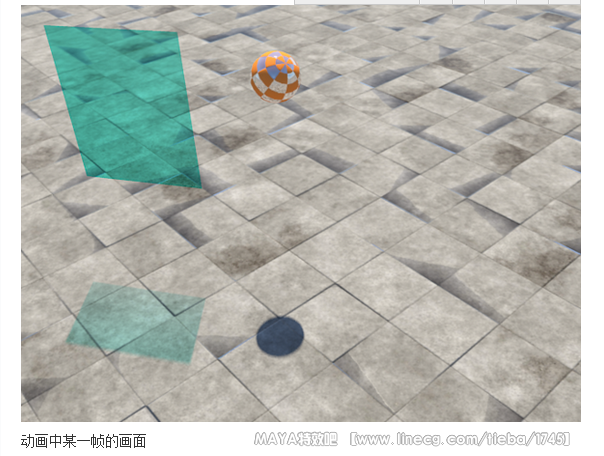

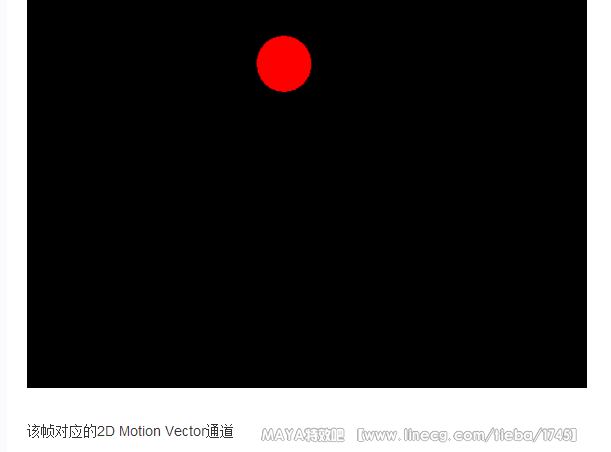

　　比如说，这个案例里，我做了一个小球跳动的动画，同时摄像机也用运动，但是在后期做运动模糊的时候，却只能看到小球模糊了，而别的东西都没有模糊。观察2D Motion Vector通道也会发现，只有球有运动信息，别的地方都没有。这种效果当然是不正确的。
