终于到这里了！开始本篇最重要的内容。
累。我可是全手工打码的啊。
首先复习两个80X86汇编指令，call和ret.
先来一段汇编代码。很简单，有注释。
请注意。不同的汇编编译器使用不同的文法。MASM、NASM、gcc后端汇编编译器，它们的文法几乎完全不一样。尤其是gcc后端，他妹的那文法那个汗。
这里使用的是MASM.学习汇编的话用MASM还是NASM都没关系，学了之后用什么都一样，因为那只是文法方面的东西。指令助记符一般也不会有太多改变。如果真的写汇编代码的话，我想我倾向于使用NASM.
汇编语句分为指令（instruction）、指示性语句(directive)、和宏(macro).
只有指令是真正的机器代码。指示性语句是编译器处理的东西。宏是一堆指令性语句或指示性语句。
以下代码使用MASM。
.386 ;386系统
.MODEL FLAT ;32位平坦地址模式
Exit PROTO NEAR32 stdcall, dwPara:DWORD ;退出函数原型
;Exit是函数名，dwPara是函数参数
.STACK 4096 ;保留4096字节栈空间
.DATA ;数据段，定义全局变量
number1 DWORD 11111111h ;定义变量number1，大小4字节
number2 DWORD 22222222h ;定义变量number2, 大小4字节
.CODE ;程序代码
Init PROTO NEAR32 ;定义函数Init
mov number1, 0 ;假设该指令地址为0x0040 0000
mov number2, 0
ret ;函数Init返回
Init ENDP ;函数Init结束
_start: ;相当于main函数
call Init ;调用函数Init，此指令地址为0x0040 000f
...... ;该处指令地址为0x0040 0014
INVOKE Exit, 0 ;调用Exit退出
PUBLIC _start ;公开入口点
END ;程序结束
其实代码不用看的...
假设程序被加载入内存，这时esp被初始化，然后esp指向栈顶。设此时栈顶地址为0x0063 00f8.一切为了说明方便哈。总之程序加载后，栈被初始化，也就是esp被初始化，esp会指向内存中的某个地址，并以这个地址作为栈的起始。
eip始终指向执行流，也就是“下一条指令”。
这里说明一下。程序一旦加载，所有的指令、全局变量都被载入内存并有了确切的内存地址（程序加载前，或者说程序没有运行时，只是硬盘上的一个可执行文件对吧。程序运行前有一个系统加载动作，这个加载由操作系统完成）。这个我的另一篇BLOG《程序员的基本概念》里面略提过。清楚加载细节的是操作系统开发者，同时涉及到编译器和链接器。要更明白这个问题请参照《Linker and Loader》。
那么程序加载。栈初始化了。数据区域在内存中开辟出来了，全局变量被给予确切地址(这里是虚拟地址，因为这是一个进程，它的地址只管在虚拟地址空间中给就可以了，虚拟地址到物理地址的映射由操作系统和MMU完成)。代码段（也就是要执行的指令）也被放入内存中并给予确切地址。eip指向代码段的开始，并开始执行程序...
所以eip只管指向某个内存地址，这个内存地址存储着程序员编写的指令，然后CPU把指令取出来执行就是了。所以计算机叫做“顺序存储控制机”。对不起我啰嗦了。
好的。我们假设了，在程序加载后，esp被初始化为0x0063 00f8，并假设了mov number1, 0这个指令的地址在0x0040 0000,根据这个假设的地址和每个指令码的长度(这些指令都放在代码段，而且一个一个指令就是挨着放的)，推断出call指令的地址是0x0040 000f,call指令的下一条指令的地址是0x0040 0014(因为这个call指令的长度占用5个字节，0x0040 000f + 5 = 0x0040 0014)。这里不算我对指令长度的计算错误，总之假设我的地址计算是正确的。
OK开始了。程序已经加载。那么开始程序执行。eip首先指向call指令，因为_start开始那里就是call指令。嗯，eip就是一个32位寄存器，这个寄存器里面的值永远是即将执行的指令的内存地址，这时eip里面的值是0x0040 000f。
call指令执行！该指令首先将下一条指令的地址压入栈，也就是说，call指令的第一个动作是将0x0040 0014(call指令的下一条指令地址)压入栈。esp此时变化，其值变为0x0063 00f4。为什么？因为esp被初始化为0x0063 00f8，一个地址4个字节入栈之后，esp = esp - 4。然后call指令转去调用Init过程代码。eip变化为0x0040 0000，为什么？因为Init过程的第一个指令地址就是0x0040 0000.这个过程是由CPU自动完成的，也就是说，call指令，让CPU自动完成这一系列动作。
然后Init过程执行到ret指令。
ret指令干什么？它将栈内数据弹出，并用该数据填充eip。栈内数据是什么？就是0x0040 0014,它就是call指令的下一条指令的地址！同时esp = esp + 4.也就是说，ret指令执行后，eip值变为0x0040 0014, esp的值变回0x0063 00f8.这个过程由CPU自动完成。ret指令让CPU自动完成这一系列动作。
整理：执行call，call指令首先将下一条指令地址入栈，然后跑去执行过程代码；过程代码中执行ret,ret首先从栈中将下一条指令地址弹回eip，这样程序就开始执行call指令后的指令。一句话：eip始终指向下一条指令地址。
以上！就是汇编函数调用和返回的过程。就是一个call和一个ret.eip在这个执行过程中通过栈来保存。
接下来，让我们开始考察C语言的过程调用和返回，也就是C语言函数的参数压栈和参数访问过程。
先看一个汇编调用压参和参数访问过程。
假设有一个add过程，这个过程的工作是将两个整型值(每个整型值4字节)相加，并将相加的和返回eax寄存器。
如果通过把参数压入堆栈来传递参数调用过程，那么调用方(caller)代码如下：
push var1 ;第一个变量值
push var2 ;第二个变量值
call add ;调用add过程
add esp, 8 ;从栈移除参数
而被调用过程(callee)add的代码如下：
add PROC NEAR32 ;add过程，该过程将两个整型值相加
push ebp ;保存基栈指针
mov ebp, esp ;建立栈
mov eax, [ebp + 8] ;复制第二个参数值(var2)
mov eax, [ebp + 12] ;加上第一个参数值(var1)
pop ebp ;恢复ebp寄存器
ret ;过程返回
add ENDP ;过程结束
我们将根据这段代码建立栈图。

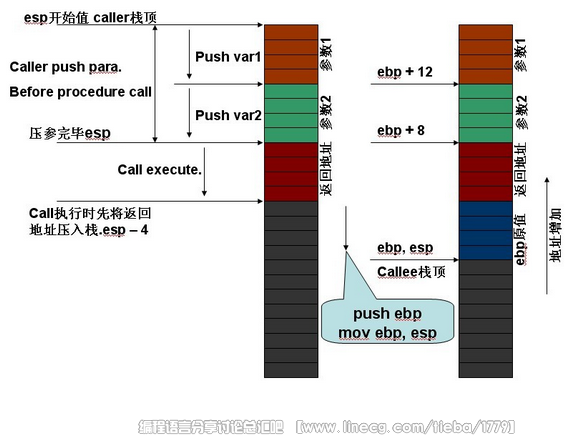

先把调用栈图发上来...
解释再说
这你妹...有点看不清楚。点击看大图。要不将就看吧。
每个格子是一个字节。
左边是caller(调用者)栈，右边是callee(被调用者)栈(是同一个栈，分别是压参前、call指令执行后的状态。caller和callee的视图)。
图中画的内存地址是向上增长的。
首先，esp是栈顶，直接从caller栈顶看起。也就是，在调用前，esp指向某个内存地址。
在调用函数前将参数压入栈中。
push var1
push var2
这两行代码使esp - 8. 然后压参完毕，图中即为压参完毕esp.
然后调用函数:
call add
嗯，之前复习call指令时说什么了？call指令执行时，首先将返回地址压入栈。
也就是将add esp, 8 这条指令的地址压入栈。
如左图所示。
然后call指令执行过程调用，eip指向add函数内第一条指令的地址：
push ebp ;将ebp保存到栈中，同时esp - 4(说过了80X86的栈是向低地址方向增长的).
此时ebp原值被保存入栈中。参看右图，蓝色部分是ebp原值。
然后:
mov ebp, esp
此时以ebp为基准的栈建立了。此时ebp和esp都指向栈顶(ebp原值被栈保存起来了哦)。
为什么要这么做？
因为esp是随时变动的，只要有压栈和出栈的操作，esp的值就随着压栈和出栈的操作变化(随着push和pop操作变化，甚或，程序员直接改动esp的值)。
而ebp却不会随着push和pop操作变化。程序员在callee中不会修改ebp的值，而是使用ebp作为基准访问参数。
那么接下来就很好理解了，第二个参数的地址是ebp + 8, 第一个参数的地址是ebp + 12.
所以
mov eax, [ebp + 8] ;复制第二个参数值(var2)到eax
mov eax, [ebp + 12] ;加上第一个参数值(var1)
就不难理解了。
在过程把实现代码处理完毕的最后，pop ebp将ebp原值从栈中弹出恢复。
然后ret返回指令将返回地址弹出并赋给eip(请注意，返回地址弹出后，esp + 4, 这时esp正好指向调用者压参完毕的位置)，...
回到调用者的地方并继续执行。
那么调用处的add esp, 8 ;从栈移除参数
是干什么用的？注释已经说得很清楚了。
调用者将var1和var2压到栈中，由于调用者的压栈，esp被往下移动了8；那么这个esp的原始位置也就是caller的栈顶应该在过程调用后恢复，add esp， 8就是恢复esp的。
ok。基本上就是如此了！
对于C语言的过程调用，比如，在main函数里面调用add
int main(int argc, char* argv[])
{
...
add(x, y);
...
}
实际上，这里add(x, y)（调用者处）被编译器编译成如下汇编代码：
push y
push x
call add
add esp, 8
以上，这就是C过程调用的汇编解释。
接下来给出一般过程的入口代码和出口代码。
不难猜测，所有的过程（被调用函数）都有一样的入口代码和出口代码：
所有的C函数，在被编译器编译成汇编代码之后，
函数开始的几行汇编代码总是这样的，所以我们称这它为入口代码（entry code）：
push ebp ;保存基址
mov ebp, esp ;建立ebp偏移基准
sub esp, n ;n个字节的局部变量参数
push ... ;保存过程中会用到的通用寄存器
...
pushf ;保存标识寄存器，也就是保存标志位
而结尾的几行总是这样的，所以称其为出口代码：
popf ;恢复标识寄存器
pop ... ;恢复寄存器
...
mov esp, ebp ;恢复callee esp
pop ebp ;恢复ebp
ret ;返回
4. stdcall和cdcel
既然已经了解了上述内容，那么调用惯例就很容易理解了。
cdcel和stdcall是约定俗成的调用惯例，它们的区别在于由谁来恢复esp。
cdcel是由调用者恢复esp的调用惯例，
也就是说
push var1
push var2
call add
add esp, 8
这是cdcel调用惯例
而stdcall则是由callee恢复esp的调用惯例
stdcall会在callee里面将ret这样写：
ret 8
意思是返回的同时esp + 8.
这两种调用惯例，stdcall的好处是不用每次都在调用过程后写add esp, 8这样就减小了代码量，减小了目标文件的体积。
而stdcall的缺陷更明显，那就是callee有时候无法推断参数的个数和长度，这样的话esp只能由调用者恢复(比如变参数函数，这种函数callee是无法推断参数个数的，也就无法知道应该在ret后面加多少偏移量)。
......
......
......
发现了我的代码的一个严重错误。
call add ;不能有这样的过程名字，因为这个过程名字TMD和add助记符重名了。
不过不太影响理解。把这个过程名换掉就可以了。
