    在SolidWorks（http://www.mxworks.cn）中有三种螺纹的画法，分别是：
    1、装饰螺纹画法， 无论是外螺纹，还是内螺纹都可以用“装饰螺纹线“这个命令来完成。
    2、扫描切除画法。

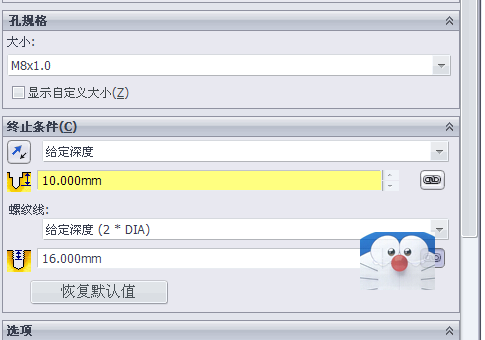

    3、插入特征-异形孔画内螺纹。
    这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用内存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征。扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于cae分析计算螺纹的强度等；其缺点是过程比较复杂，显示时比较占用内存，并且该画法螺纹的工程图不符合国标螺纹画法。因此为了出工程图方便，一般推荐装饰螺纹画法。
    一. 装饰螺纹线的画法：

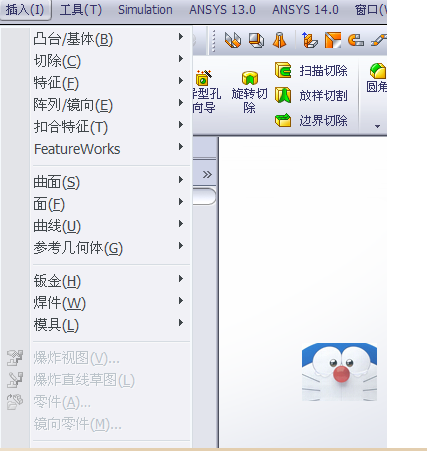

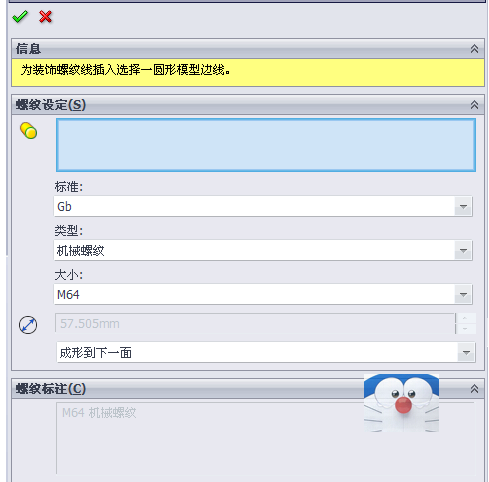

    1.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了。
    2.比如你要做M10*1.25的外螺纹，长度为15个毫米。先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时
    你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊。这样外螺纹就做好了。内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了。
    SolidWorks技术哪家强？肯定得来上海找梦勰，我们为客户提供SolidWorksElectrical、Simulation全方面的解决方案。
    上海梦勰信息技术有限公司（微信搜索MengXie_SolidWorks，获取更多SolidWorks技术信息）
    电话：021-65130896
    传真：021-65130562
    Email:kdong@mxworks.cn
    技术支援邮箱：support@mxworks.cn
    网址：http://www.mxworks.cn
    地址：上海市杨浦区隆昌路619号1号楼B311室(200090)二. 扫描切除画法
    扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是：

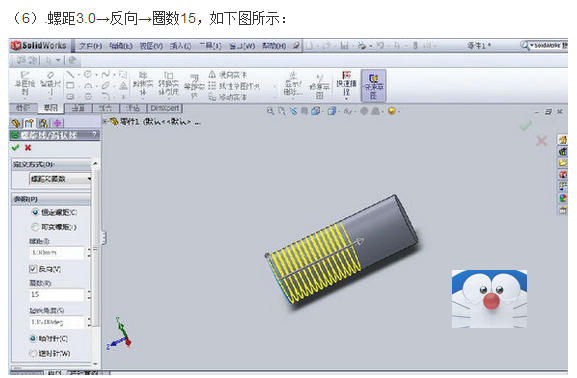

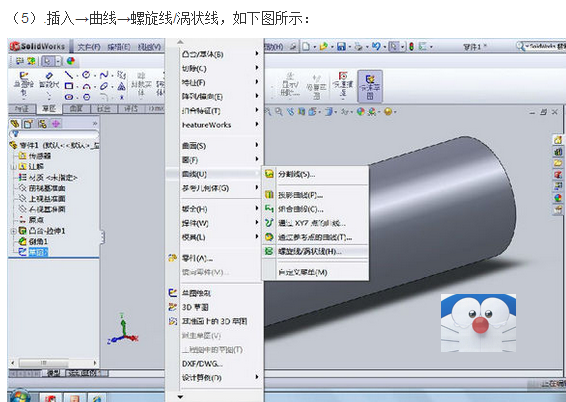

    1.首先 按照插入－曲线－螺旋线 画一个螺旋线；
    2.其次 按照插入－参考体－参考面 建立一个参考面，要求其按照垂直于螺纹线起点的方式建立；

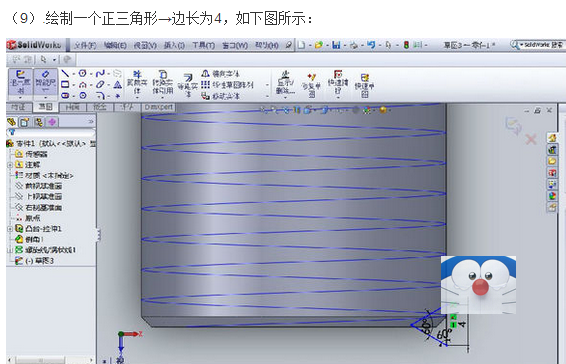

    3.再次，在参考面上画出螺纹的牙形；

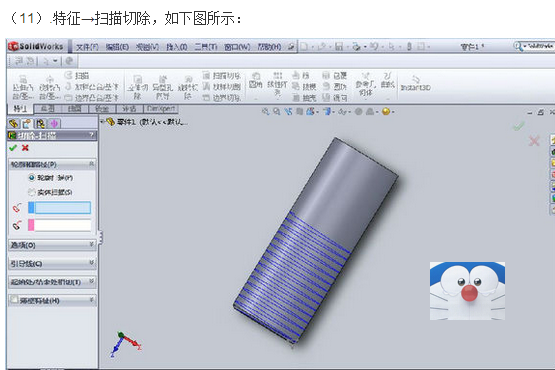

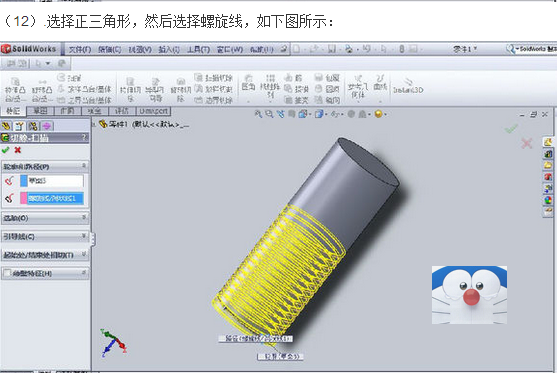

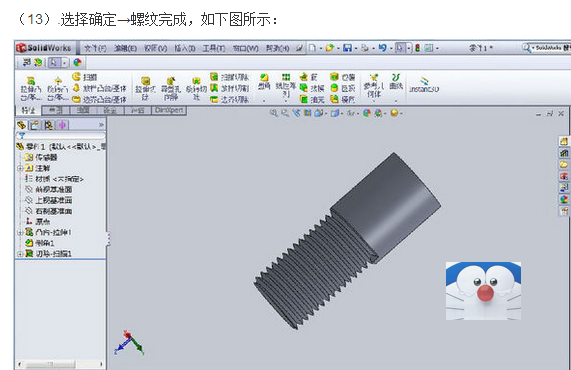

    4.最后，进行 切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。
    注意不要将牙型图的尺寸画的比螺距还大！！！！
    例如：如何在solidworks2010中画螺纹

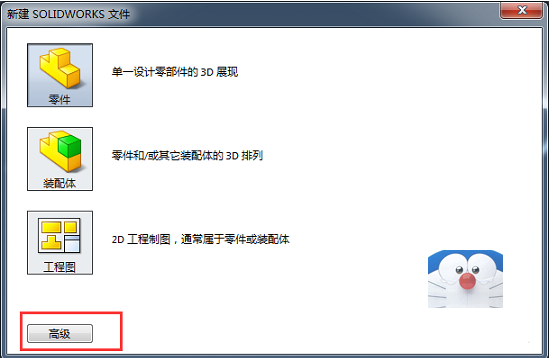

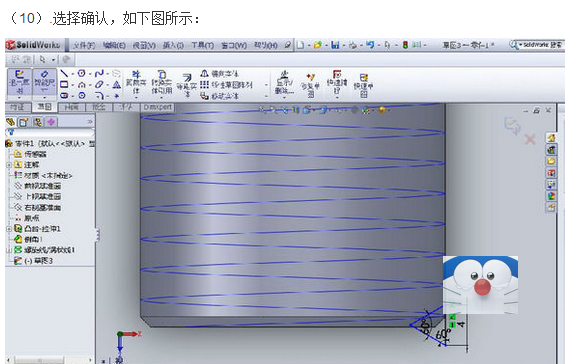

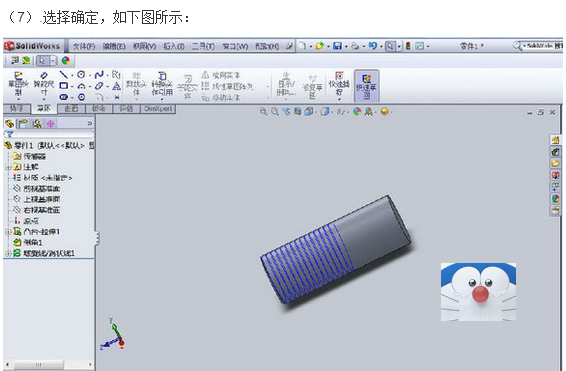

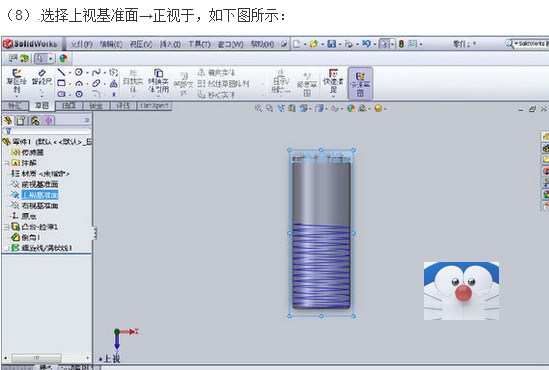

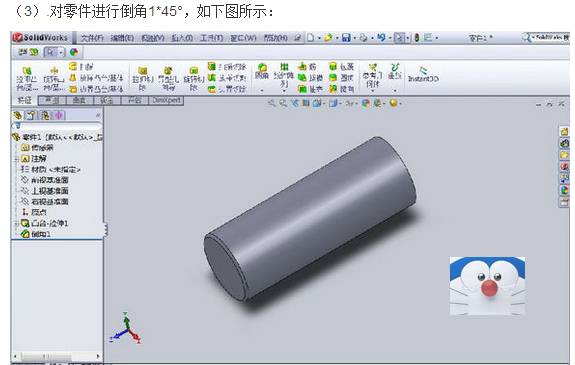

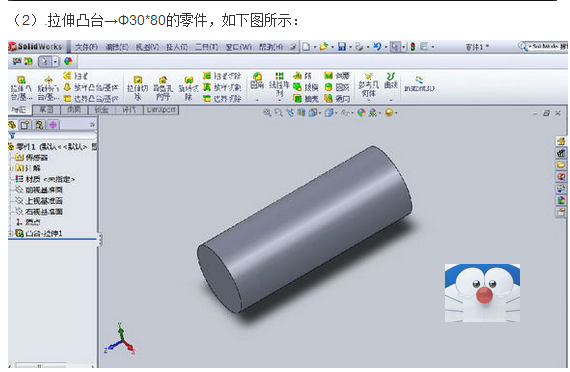

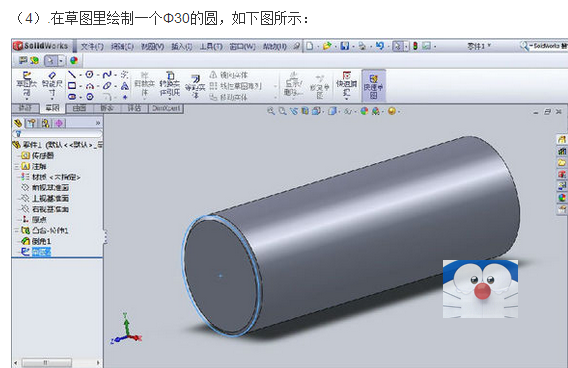

    （1）.文件→新建→零件，如下图所示：
